海洋・資源・エネルギー

海洋調査の先駆者として、探査困難な水域や深海へも独自技術でチャレンジ

業界でもいち早く海洋分野に挑み、技術や探査・機器の開発とともに実績も積み重ねてきました。
そのノウハウと物理探査技術をベースに、沿岸域や海域での現地計測から
データ処理・解析までを自社で一貫対応します。

二次元＆三次元音波探査・データ処理
AUV（自律型無人潜水機）＆ROV（有索無人探査機）
海底微動アレイ探査

海底地形調査・海底面調査
海底重力計測

二次元＆三次元音波探査・データ処理

海底面下の地質構造を明らかにし、地質構造解析のメインデータを提供

二次元音波探査では、海底下の地層分布や断層の位置などの地質構造を視覚的に得ることができます。三次元音波探査では、地質情報を三次元的に解析することにより、二次元音波探査では捉えることが難しかった横ずれ断層や、地層の水平方向への連続性などの地質構造を明らかにすることができます。調査目的や地域の地質特性、現場状況に応じて、音源の種類、受振機器、測線設定など最適な方法を提案いたします。

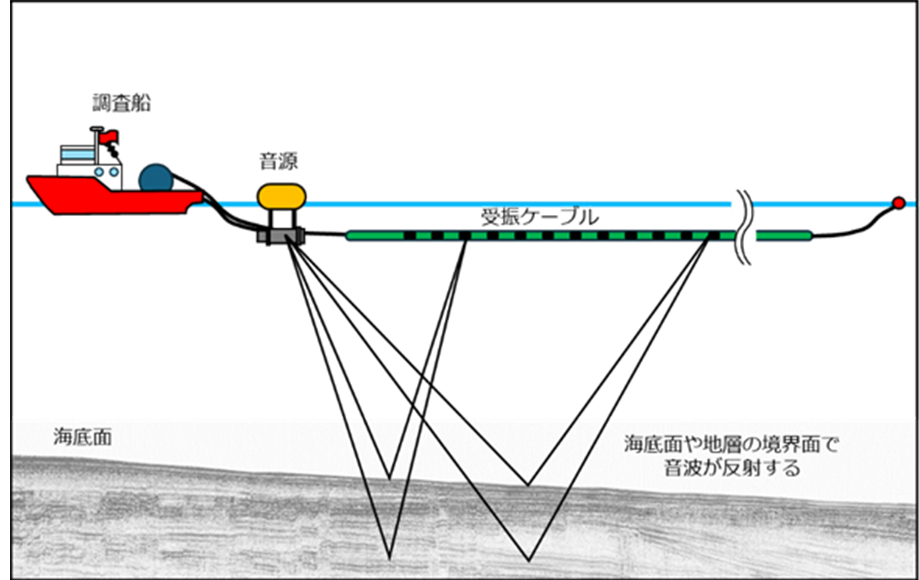

音源から出た音波は、海底面や地層の境界で反射します。跳ね返ってきた音波を受振ケーブルに取り付けたマイクで収録することにより、海底下の地質構造イメージを取得します。

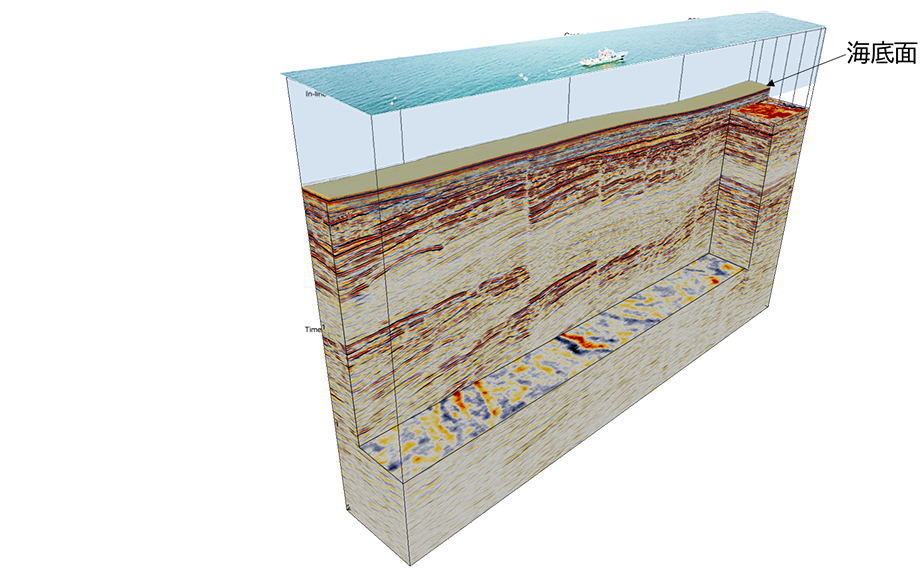

取得した地質構造イメージは、陸で観察できる露頭とよく似ています。取得したデータを処理し、解釈を行うことで地質構造のモデルを作成します。

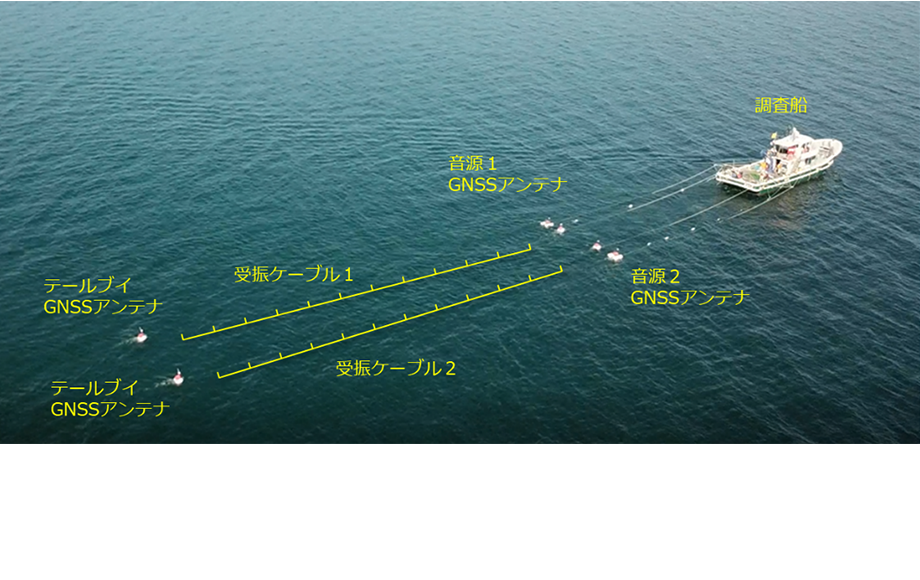

当社の三次元音波探査システムは、小型船舶で使用することができます。従来では難しかった、船の行き交う沿岸域での調査を行うことできます。
取得したデータの処理・解析、解釈を行うことで、高精度な海底下の三次元地質構造データを提供可能です。

海底地形調査・海底面調査

港湾や海洋発電設備の建設に不可欠、マルチビームソナーやサイドスキャンソナーで面的に調査可能

海底地形や底質（海底を構成する表層土）といった海底面の情報は、港湾や海洋発電設備を建設する上で不可欠です。当社では、マルチビーム測深を行うことで、海底地形を面的に調べることができます。また、サイドスキャンソナーを使うことで、露岩や人工漁礁の分布を調べることができ、表層採泥と組み合わせることで、底質の分布も調べることができます。

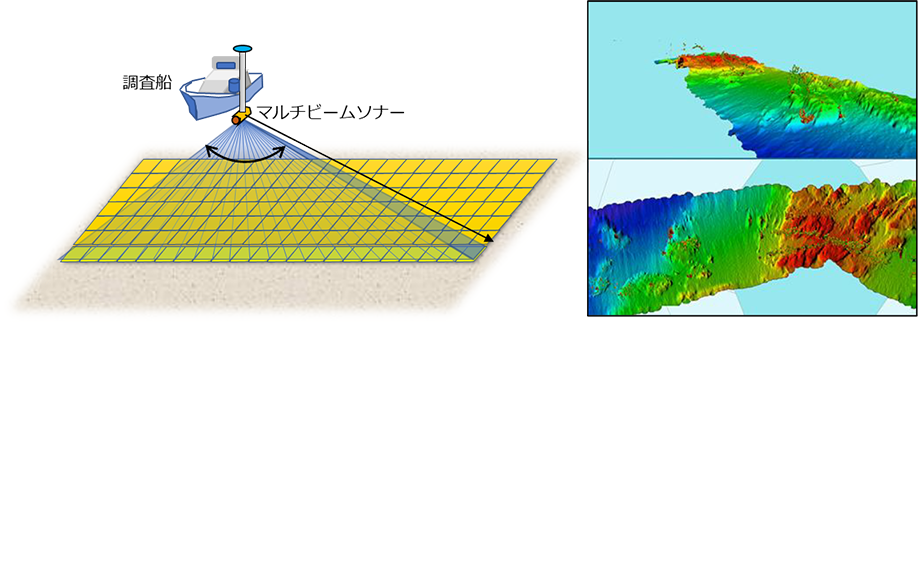

マルチビーム測深では、扇状に音波を発振することで面的な測深が可能となります（左図）。これにより詳細な地形データを取得することができます。

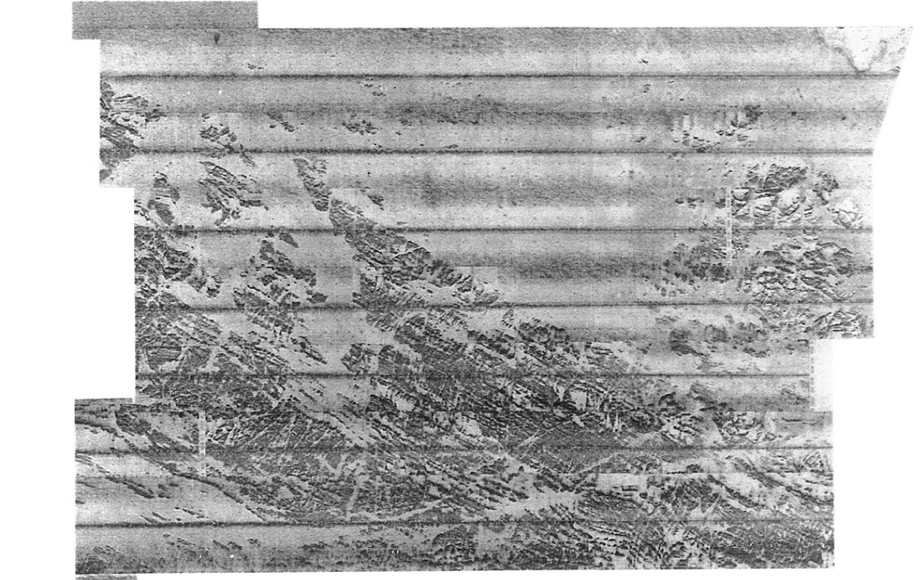

サイドスキャンソナーを使うことで、海底面からの音波の反射量の強弱を濃淡で表した音響画像図を作成できます。音響画像図には、底質の違いや、露岩の表面や人工漁礁等の微小な起伏が反映されています。

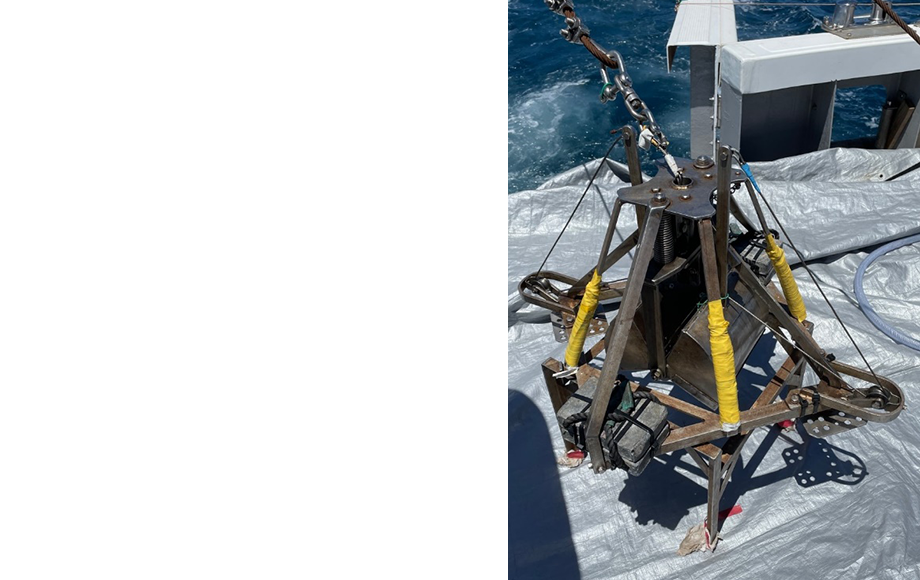

図のように採泥器を使うことで、底質を採取（表層採泥）することができます。採取した試料を分析し、分析結果と音響画像図を組み合わせることで、底質分布を調べることができます。

AUV（自律型無人潜水機）＆ROV（有索無人探査機）

高分解能海底調査の必須ツール、探査対象に接近して高精度・高密度データを取得

日本近海に眠る海底資源の採鉱には、AUVやROVによる調査が不可欠です。AUVやROVを用いることで水深2,000mの深海での地形調査や自然電位探査が可能となり、採鉱に向けた基礎的なデータの取得を行います。KGEではこれらの調査でデータ処理・解析を通じて、海底資源開発の一翼を担っています。これらのデータは海底資源の分布範囲の推定および詳細な調査を行う上で有用なデータとなっています。

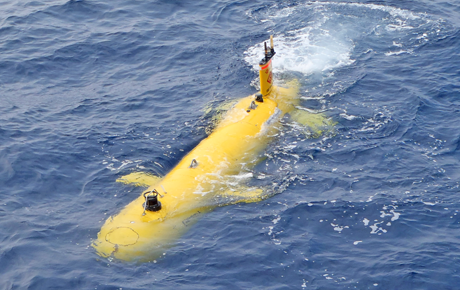

AUV（autonomous underwater vehicle；自律型無人潜水機）は海底近くでの調査に適しています

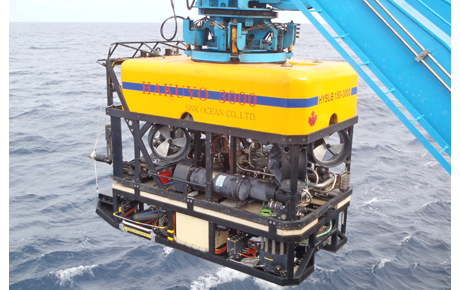

ROV（Remotely operated vehicle；有索無人探査機）に当社の計測技術を搭載して、海洋域の地盤データを取得

海底重力計

海底においても陸上と同等の重力データを提供、海域活断層や海底資源探査に最適

海底重力計は設置が難しい海底でも陸上と同じ精度の重力測定ができるように開発した装置です。海底重力探査により、海底下深部の基盤構造・密度構造の推定が可能になるため、海域活断層調査や海底資源探査に適しています。この調査機器は水深6,000mまでの耐圧仕様のため、沿岸から深海まであらゆる海域に適用可能です。また、オールインワンのオフライン方式を採用しているため、小型船舶を用いた沿岸での調査からROVを用いた深海での調査にも対応できます。

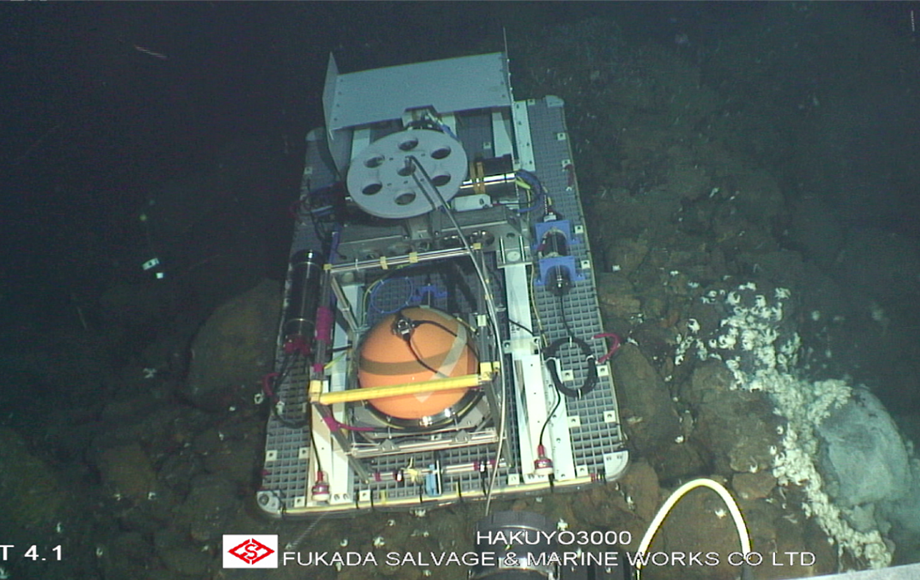

ROVを用いた海底熱水鉱床域での海底重力測定状況（押田ほか,2020）

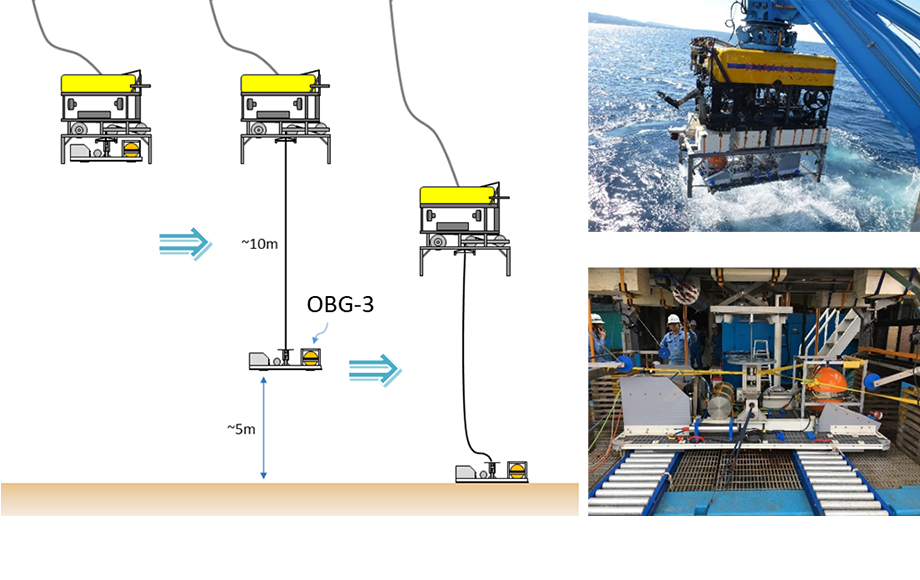

ROVを用いた海底重力探査（押田ほか,2020）

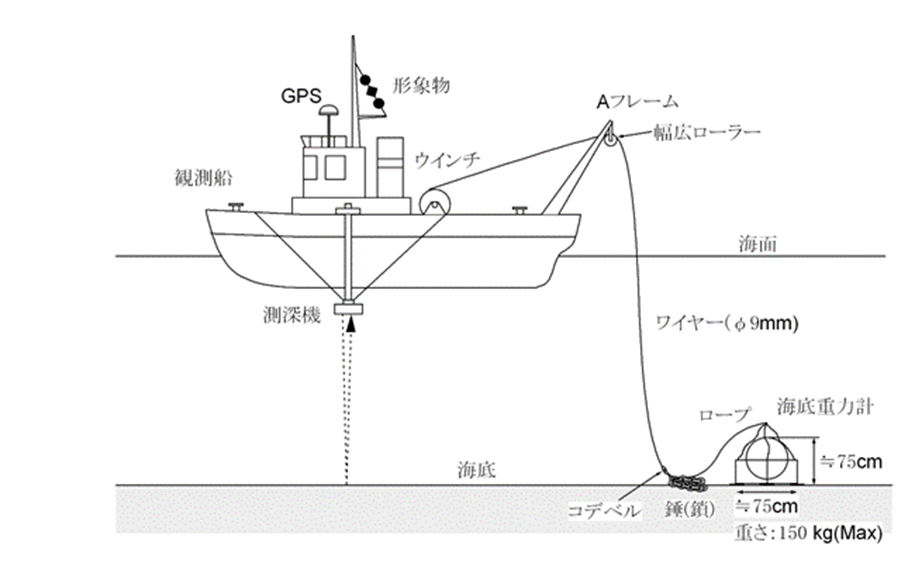

小型船を用いた浅海での海底重力探査

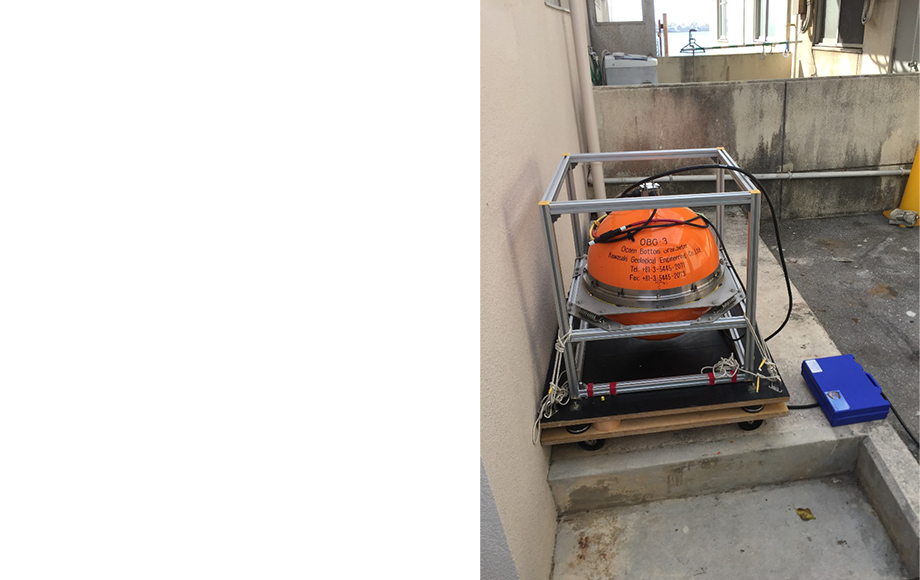

海底重力計

海底微動アレイ探査

小型地震計で微振動を捉え、海底地盤構造を探る

海底面に複数の小型地震計（海底微動計）を配置し、自然由来の微振動（常時微動）を記録・解析することで、海底下の地盤強度分布を推定することができます。11個の海底微動計を海底に配置するのみで調査を行うことができるため、より短期間かつ経済的に調査を行うことができます。

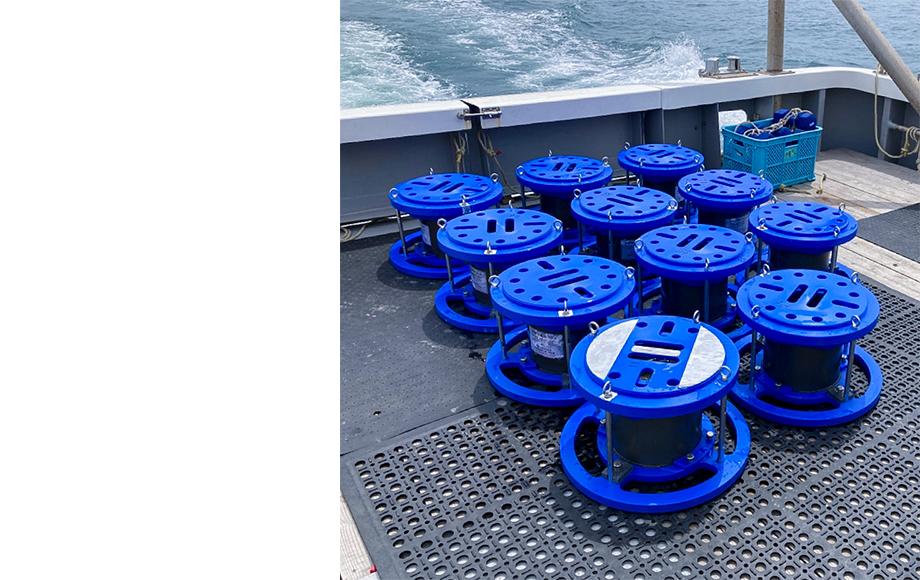

自社設計した海底微動計は、水深500ｍまで耐久可能な耐圧容器に格納して使用しています。

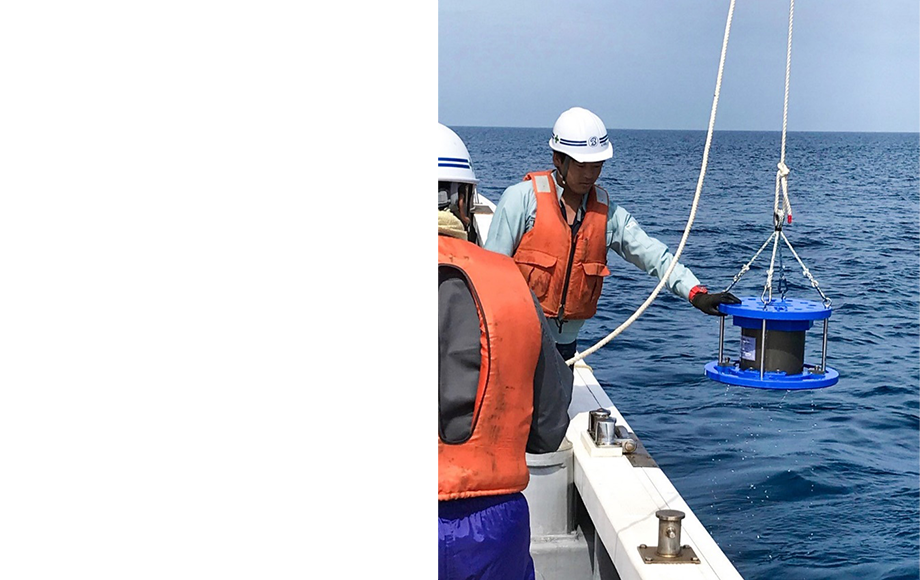

小型であるため、調査船上での取り回しが良いです。

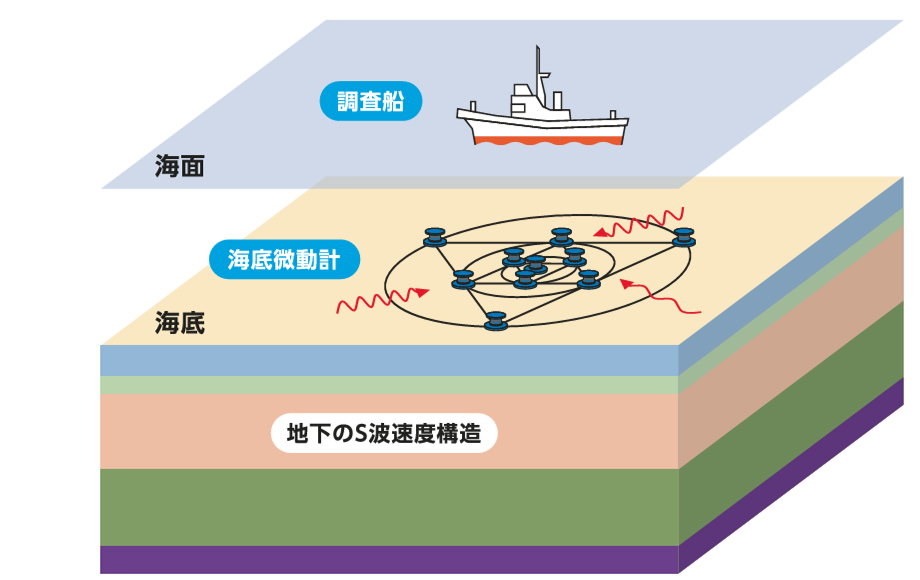

海底面に海底微動計を規則的に配置し、観測を行います。
自然発生している微振動を記録する手法であるため、環境に悪影響を与えません。

専門技術を活かして、自然エネルギー分野を幅広く

海洋・エネルギー事業部では、地質・地球物理・フィールド調査の専門技術者を擁し、計画立案・調査・解析まで、ワンストップ・コンサルティングを提供しています。海洋地質調査だけではなく、地熱・地中熱・洋上風力などの自然エネルギー分野にも力を入れ、お客様の"こんなことができないか"という声に対応。
きめ細やかなサービスでご期待にお応えします。
